QPLA-200 PLC адаптер Powerline предназначен для передачи данных от одного сетевого устройства к другому через обычную электрическую сеть с переменным током 50/60 Гц и напряжением 100/220 Вольт. Скорость передачи данных до 100 МБит/сек, качество передаваемой информации полностью сохраняется.
Для создания локальной сети (ЛВС) для обмена данными с помощью PLC адаптеров Powerline необходимо два и более адаптеров.

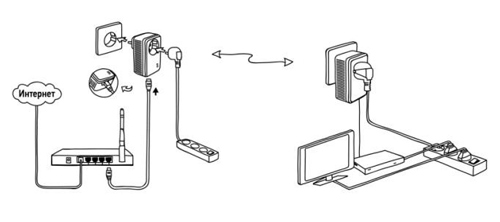

С помощью PLC адаптеров Powerline предоставляется уникальная возможность подключить роутер, точки доступа, смарт ТВ, ноутбуки и персональные компьютеры к домашней локальной сети с выходом в Интернет не протягивая к ним сетевой кабель (витую пару) напрямую от роутера (точки доступа). Достаточно подключить клиента сети к PLC адаптеру Powerline с помощью короткого сетевого кабеля (пачкорда), а PLC адаптер Powerline подключить в ближайшую к клиенту розетку. Важно учесть, что роутер, через который организован доступ клиентов в Интернет, так же должен быть подключен к электрической сети через PLC адаптер Powerline.

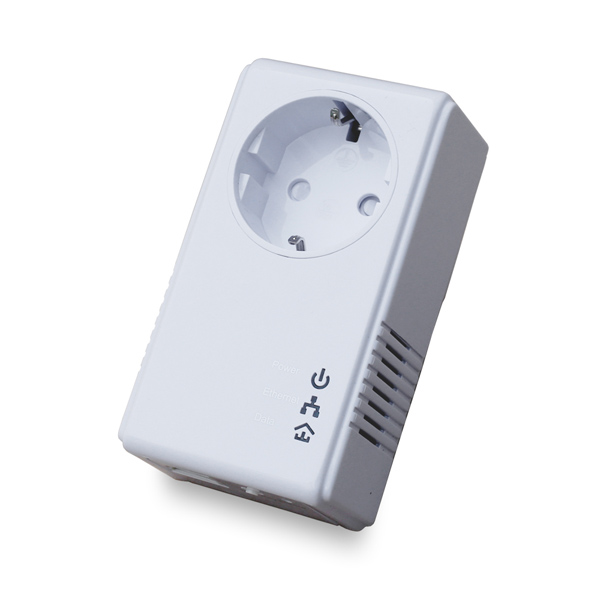

QPLA-200 PLC адаптер Powerline оборудован внутренней розеткой. Как правило, внутренняя розетка расчитана на максимальную нагрузку по току до 16 Ампер (при 220В это до 3 КВт). При этом адаптер Powerline автоматически фильтрует помехи от подключенного устройства.
|
- Встроенная розетка (16А, 240В).
- Индикатор Power – показывает наличие электропитания в сети.
- Индикатор Ethernet – показывает наличие Ethernet-соединения.
- Индикатор Data – показывает наличие и состояние PLC-соединения.
- Порт Ethernet 10/100BASE-TX – для подключения к клиенту (роутер, точка доступа, ноутбук или ПК, Смарт-ТВ, ТВ-приставка и т.п.).
- Кнопка Reset – для сброса настроек устройства до заводских.
- Кнопка Security – для создания защищенной PLC-сети между двумя и более PLC-адаптерами.
|
Подключение адаптеров:
PLC адаптеры QPLA-200 по умолчанию настроены на автоматическую синхронизацию друг с другом. Пользователю достаточно включить два однотипных Powerline адаптера в единую электрическую сеть и подождать несколько секунд.
--
Важно! Электрическая сеть в доме (помещении) может включать в себя несколько фаз. Для обеспечения корректной работы адаптеры Powerline должны подлючаться к одной фазе. Применение сетевых фильтров – не допускается.
Когда на всех адаптерах Powerline индикатор Data начнет непрерывно светиться – это будет означать, что все PLC адаптеры автоматически объеденились в единую локальную сеть.
Если индикатор Data горит красным цветом, это означает о низком качестве соединения (большое удаление адаптеров друг от друга, наличие большого количества скруток, электрический кабель низкого качества). Скорость обмена данными в таком случае не превысит 40 МБит/сек. Оранжевый цвет индикатора Data будет означать удовлетворительное качество сети (наличие небольших помех), а скорость обменна данными будет в пределах 40-70 МБит/сек. Максимальная скорость передачи данных будет достигаться при зеленом цвете индикатора Data/ Зеленый цвет означает отличное качество сети и скорость вашего Ethernet-соединения будет выше 70 МБит/сек.
--
Важно! адаптер Powerline должен быть включен непосредственно в розетку электросети! Если нужно подключить удлинитель, тройник или сетевой фильтр, вставьте их вилку в розетку, встроенную в адаптер. Не подключайте через PLC адаптер Powerline электрообогреватели, холодильники, электроплиты, стиральные машины, микроволновые печи и другие мощные приборы! Корректная настройка и работа powerline адаптеров гарантируется только при использовании одинаковых PLC-адаптеров.
Создание защищенной PLC-сети:
С помощью PLC powerline адаптеров можно также создать изолированную, защищенную сеть между двумя или несколькими персональными компьютерами без лишних проводов.
- Выберите компьютер, с которого начнется формирование сети. Включите его в электрическую сеть через PLC powerline адаптер, соедините их Ethernet-кабелем. Этот адаптер будет главным в PLC-сети.
- На главном адаптере нажмите и удерживайте 3-5 секунд кнопку Security. Затем отпустите кнопку и убедитесь, что индикатор Power начал монотонно мигать.
- Включите дополнительный PLC адаптер в электрическую розетку рядом со вторым компьютером (или другим сетевым устройством), который вы планируете объеденить с первым. Нажмите на адаптере кнопку Security и удерживайте 3-5 секунд. Отпустите кнопку и убедитесь, что индикатор Data начал светиться, не мигая. Подключите второй компьютер (сетевое устройство) к электрической сети через адаптер и соедините их Ethernet-кабелем. Защищенная сеть создана.
Если нужно добавить в сеть дополнительное сетевое устройство (компьютер), повторите шаг 2 и 3.
--
Важно! начинать процесс подключения нового адаптера нужно с нажатия кнопки на главном адаптере powerline.
|
